Thông tin chi tiết sản phẩm:
|
| tên: | Bảng điều khiển cảm ứng màn hình LCD 2,8 inch SPI TFT | Nghị quyết: | 240X320 |
|---|---|---|---|
| Kích thước mô-đun PCB: | 50.0x86.0 (mm) | Khu vực hoạt động: | 43.2x57.6 (mm) |
| giao diện: | SPI 4 dòng | góc nhìn: | 55/65/65/65 |
| Chế độ hiển thị: | TFT, thường có màu trắng | IC điều khiển: | ILI9341 |
| Màn hình chạm: | Không có RTP |

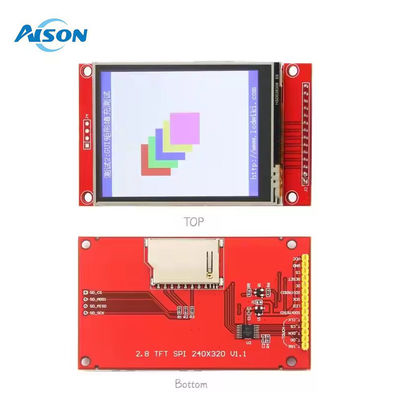

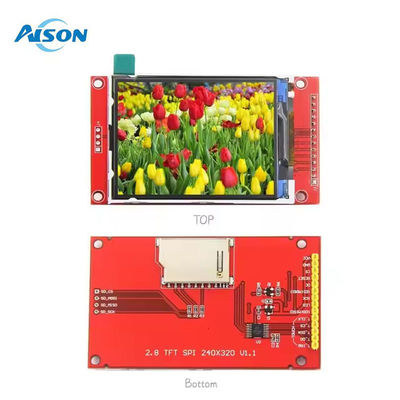

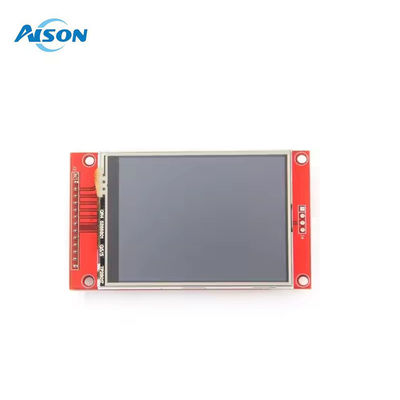

2.8 inch SPI TFT LCD Display Module 240x320 SPI Serial ILI9341 Driver IC
Tùy chọn:
2Mô-đun SPI LCD không cảm ứng 2 inch;2.2 inch SPI mô-đun hiển thị với RTP
2.4 inch SPI LCD Module không chạm;2.4 inch SPI mô-đun hiển thị với RTP
2.8 inch SPI LCD Module không chạm;2.8 inch SPI mô-đun hiển thị với RTP
3Mô-đun SPI LCD không cảm ứng 2 inch;3.2 inch SPI mô-đun hiển thị với RTP

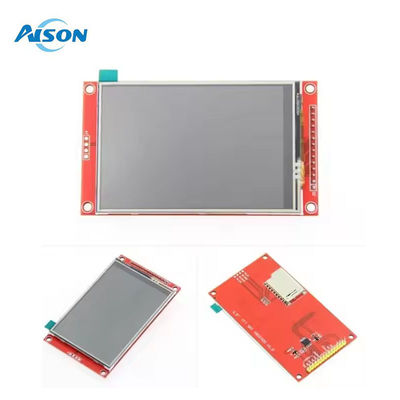

3.5 inch SPI LCD Module không chạm;3.5 inch SPI mô-đun hiển thị với RTP
4Mô-đun SPI LCD không cảm ứng 0,0 inch4.0 inch SPI mô-đun hiển thị với RTP
| Tên | Parameter |
| Hiển thị màu | Màu RGB 65K |
| SKU | có màn hình cảm ứng: MSP2807 |
| Không có màn hình cảm ứng: MSP2806 | |
| Kích thước màn hình | 2.8 ((inch) |
| Loại | TFT |
| IC trình điều khiển | ILI9341 |
| Nghị quyết | 320*240 (Pixel) |
| Giao diện mô-đun | Giao diện SPI 4 dây |
| Khu vực hoạt động (khu vực AA) | 43.2x57.6mm |
| Kích thước PCB mô-đun | 50.0x86.0 ((mm) |
| Nhiệt độ hoạt động | -20°C~60°C |
| Nhiệt độ lưu trữ | -30°C~70°C |
| Điện áp điện VCC | 3.3V~5V |
| Điện áp cổng logic IO | 3.3V (TTL) |
| Tiêu thụ năng lượng | TBD |
| Trọng lượng sơ (Bộ chứa) | Không chạm: 34g / với chạm: 43g |
Định nghĩa giao diện
| Số | Nhãn pin | Mô tả |
| 1 | VCC | Điện vào 5V/3,3V |
| 2 | GND | Đất |
| 3 | CS | LCD chip chọn tín hiệu, kích hoạt mức thấp |
| 4 | Reset | Tín hiệu thiết lập lại màn hình LCD, thiết lập lại mức thấp |
| 5 | DC/RS | Đăng ký LCD / tín hiệu chọn dữ liệu,
cấp cao: đăng ký, cấp thấp: dữ liệu |
| 6 | SDI ((MOSI) | SPI bus ghi tín hiệu dữ liệu |
| 7 | SCK | Tín hiệu đồng hồ xe buýt SPI |
| 8 | Đèn LED | Kiểm soát đèn hậu, ánh sáng cao cấp,
Nếu không được kiểm soát, kết nối 3.3V luôn sáng |
| 9 | SDO ((MISO) | SPI bus đọc tín hiệu dữ liệu, nếu bạn không cần để đọc chức năng, bạn không thể kết nối nó |
| (Theo sau là màn hình cảm ứng tín hiệu đường dây dây, nếu bạn không cần phải cảm ứng chức năng hoặc bản thân mô-đun không có chức năng cảm ứng, bạn không thể kết nối chúng) | ||
| 10 | T_CLK | Nhấp vào tín hiệu đồng hồ bus SPI |
| 11 | T_CS | Chip màn hình cảm ứng chọn tín hiệu, kích hoạt mức thấp |
| 12 | T_DIN | Nhấp vào bus SPI cảm ứng |
| 13 | T_DO | Khả năng phát bus SPI cảm ứng |
| 14 | T_IRQ | Khả năng phát bus SPI cảm ứng |
