Thông tin chi tiết sản phẩm:
|
| Điểm: | Màn hình cảm ứng điện trở SPI 3,5 inch | độ phân giải màn hình: | 480X320 |
|---|---|---|---|
| kích thước PCB: | 56.34x98 mm | Khu vực hoạt động LCD: | 48,96x73,44 mm |
| Giao diện LCD: | SPI 4 dòng | góc nhìn: | 55/65/65/65 |
| Loại màn hình: | TFT, thường có màu trắng | nhiệt độ hoạt động: | -20 đến 70 độ |

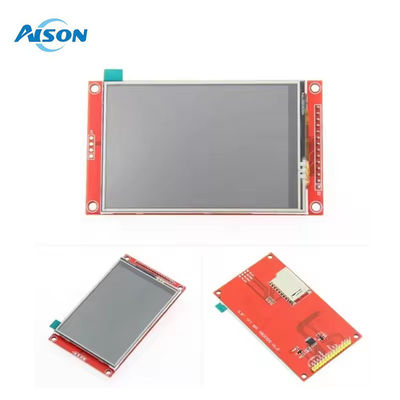

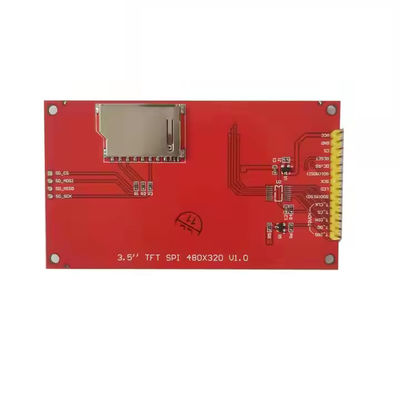

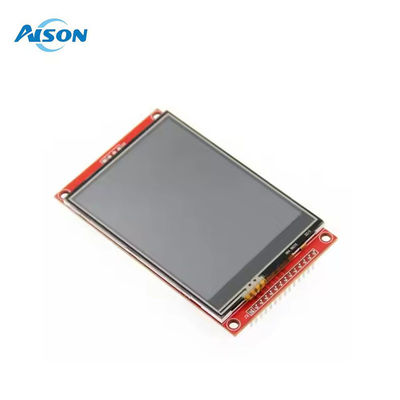

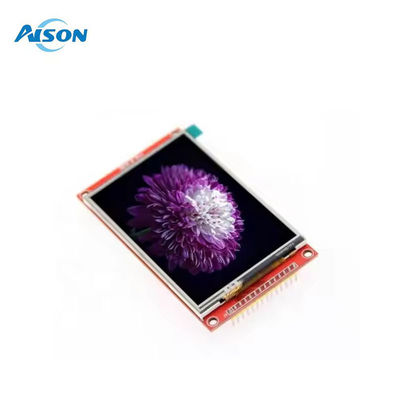

3.5 inch 480x320 SPI màn hình TFT ILI9488 Driver 4 Wire SPI Resistive Touch Screen Module
Tùy chọn:
2Mô-đun SPI LCD không cảm ứng 2 inch;2.2 inch SPI mô-đun hiển thị với RTP
2.4 inch SPI LCD Module không chạm;2.4 inch SPI mô-đun hiển thị với RTP
2.8 inch SPI LCD Module không chạm;2.8 inch SPI mô-đun hiển thị với RTP
3Mô-đun SPI LCD không cảm ứng 2 inch;3.2 inch SPI mô-đun hiển thị với RTP
3.5 inch SPI LCD Module không chạm;3.5 inch SPI mô-đun hiển thị với RTP
4Mô-đun SPI LCD không cảm ứng 0,0 inch4.0 inch SPI mô-đun hiển thị với RTP
Tính năng
• Màn hình màu 3,5 inch, hỗ trợ màn hình màu 65K, màn hình màu sắc phong phú, độ phân giải 480X320
• Sử dụng bus nối tiếp SPI, chỉ cần một vài IO để chiếu màn hình
• Dễ dàng mở rộng thí nghiệm với khe cắm thẻ SD
• Cung cấp một chương trình ví dụ phong phú
• Tiêu chuẩn quy trình cấp quân sự, làm việc ổn định lâu dài
• Cung cấp hỗ trợ kỹ thuật cơ bản cho tài xế
| Tên | Parameter |
| Hiển thị màu | Màu RGB 65K |
| SKU | có màn hình cảm ứng: MSP3520 |
| không có màn hình cảm ứng: MSP3521 | |
| Kích thước màn hình | 3.5 ((inch) |
| Loại | TFT |
| IC trình điều khiển | ILI9488 |
| Nghị quyết | 480*320 (Pixel) |
| Giao diện mô-đun | Giao diện SPI 4 dây |
| Khu vực hoạt động (khu vực AA) | 48.96x73.44mm |
| Kích thước PCB mô-đun | 56.34x98mm |
| Nhiệt độ hoạt động | -20°C~70°C |
| Nhiệt độ lưu trữ | -30°C~80°C |
| Điện áp điện VCC | 3.3V~5V |
| Điện áp cổng logic IO | 3.3V (TTL) |
| Tiêu thụ năng lượng | Khoảng 90mA |
3Màn hình SPI TFT.5 inchĐịnh nghĩa giao diện
| Số | Nhãn pin | Mô tả |
| 1 | VCC | Điện vào 5V/3,3V |
| 2 | GND | Đất |
| 3 | CS | LCD chip chọn tín hiệu, kích hoạt mức thấp |
| 4 | Reset | Tín hiệu thiết lập lại màn hình LCD, thiết lập lại mức thấp |
| 5 | DC/RS | cấp cao: đăng ký, cấp thấp: dữ liệu |
| 6 | SDI ((MOSI) | SPI bus ghi tín hiệu dữ liệu |
| 7 | SCK | Tín hiệu đồng hồ xe buýt SPI |
| 8 | Đèn LED | Nếu không được kiểm soát, kết nối 3.3V luôn sáng |
| 9 | SDO ((MISO) | SPI bus đọc tín hiệu dữ liệu, nếu bạn không cần để đọc chức năng, bạn không thể kết nối nó |
| (Theo sau là màn hình cảm ứng tín hiệu đường dây dây, nếu bạn không cần phải cảm ứng chức năng hoặc bản thân mô-đun không có chức năng cảm ứng, bạn không thể kết nối chúng) | ||
| 10 | T_CLK | Nhấp vào tín hiệu đồng hồ bus SPI |
| 11 | T_CS | Chip màn hình cảm ứng chọn tín hiệu, kích hoạt mức thấp |
| 12 | T_DIN | Nhấp vào bus SPI cảm ứng |
| 13 | T_DO | Khả năng phát bus SPI cảm ứng |
| 14 | T_IRQ | Tín hiệu ngắt màn hình cảm ứng, mức thấp khi cảm ứng được phát hiện |
