Thông tin chi tiết sản phẩm:
|
| Tên: | Mô-đun LCD SPI 2,4 inch | Nghị quyết: | 320x240 |
|---|---|---|---|
| Kích thước mô-đun PCB: | 77,18x42,72(mm) | Khu vực hoạt động: | 36,72x48,96(mm) |
| Giao diện: | Giao diện SPI 4 dây | Xem góc: | 55/65/65/65 |
| Chế độ hiển thị: | TFT, thường có màu trắng | Nhiệt độ hoạt động: | -20 đến 70 độ |
| Nhiệt độ lưu trữ: | -30 đến 80 độ | ||
| Làm nổi bật: | 2.2 inch TFT LCD Display Module,PCB Board TFT LCD Display Module |
||

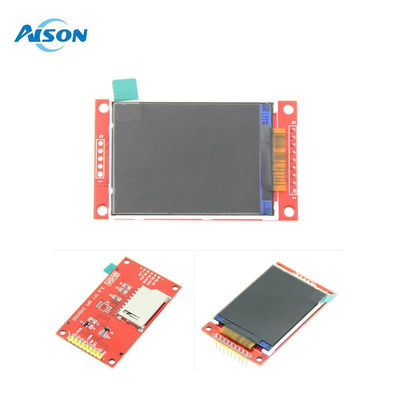

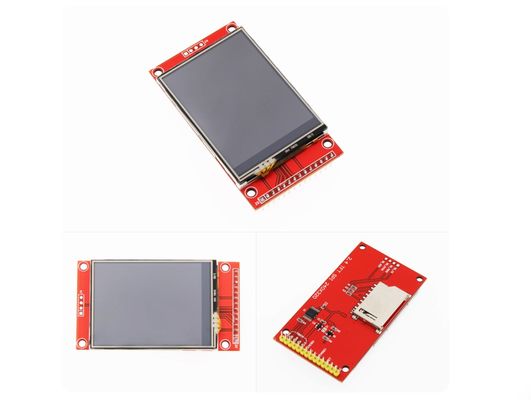

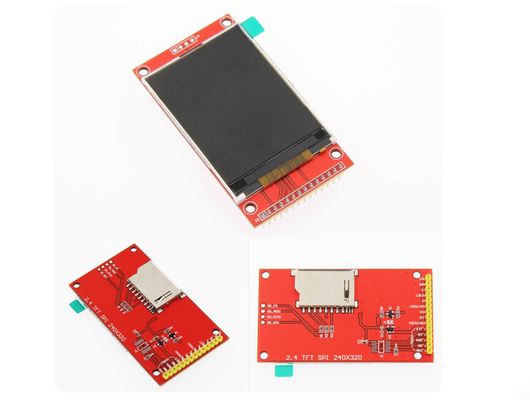

2.2 inch /2.4 inch /2.8 inch /3.2 inch /3.5 inch /4.0 inch SPI TFT LCD Module with PCB Board
Tùy chọn:
2Mô-đun SPI LCD không cảm ứng 2 inch;2.2 inch SPI mô-đun hiển thị với RTP
2.4 inch SPI LCD Module không chạm;2.4 inch SPI mô-đun hiển thị với RTP
2.8 inch SPI LCD Module không chạm;2.8 inch SPI mô-đun hiển thị với RTP
3Mô-đun SPI LCD không cảm ứng 2 inch;3.2 inch SPI mô-đun hiển thị với RTP
3.5 inch SPI LCD Module không chạm;3.5 inch SPI mô-đun hiển thị với RTP
4Mô-đun SPI LCD không cảm ứng 0,0 inch4.0 inch SPI mô-đun hiển thị với RTP
Mô tả chung

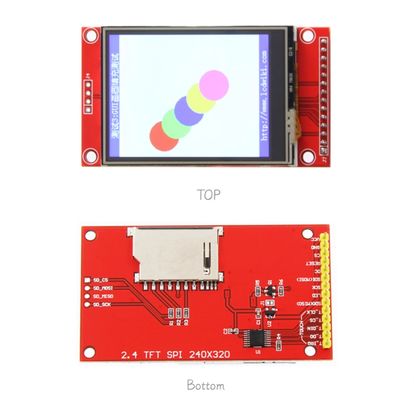

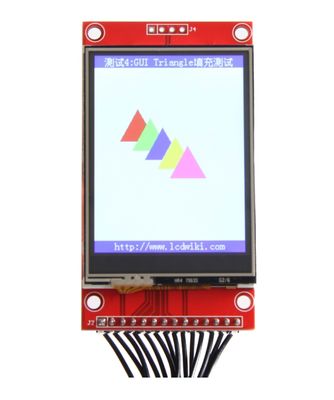

MSP2401/MSP2402là một mô-đun TFT-LCD truyền dẫn loại a-Si (màn hình hiển thị tinh thể thủy tinh lỏng transistor silicon mỏng amorphous), bao gồm một bảng điều khiển TFT-LCD, một đơn vị đèn hậu mạch điều khiển, Kích thước bảng điều khiển là 2.4 inch và độ phân giải là 240x320. Mô-đun LCD TFT a-Si chất lượng hình ảnh cao. Chức năng hiển thị màn hình một phần có sẵn. Chế độ ngủ và chờ có sẵn để tiết kiệm năng lượng.

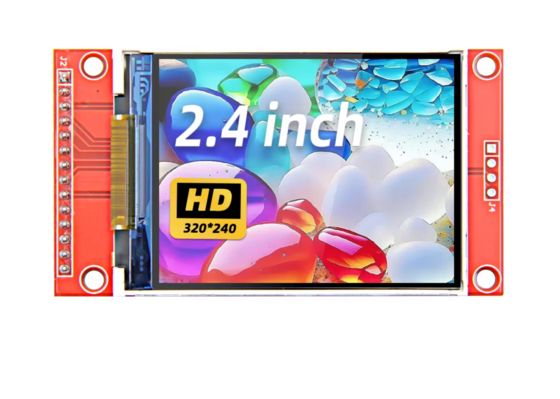

* Màn hình màu 2,4 inch, hỗ trợ màn hình màu 65K, hiển thị màu sắc phong phú
| Tên | Parameter |
| Hiển thị màu | Màu RGB 65K |
| SKU | MSP2401/MSP2402 |
| Kích thước màn hình | 2.4 ((inch) |
| Loại | TFT |
| IC trình điều khiển | ILI9341 |
| Nghị quyết | 320*240 (Pixel) |
| Giao diện mô-đun | Giao diện SPI 4 dây |
| Khu vực hoạt động (khu vực AA) | 36.72x48.96 ((mm) |
| Kích thước PCB mô-đun | 77.18x42.72mm |
| Nhiệt độ hoạt động | -20°C~70°C |
| Nhiệt độ lưu trữ | -30°C~80°C |
| Điện áp điện VCC | 3.3V~5V |
| Điện áp cổng logic IO | 3.3V (TTL) |
| Tiêu thụ năng lượng | TBD |
| Trọng lượng sơ (Bộ chứa) | 22 (g) |
| Số | Nhãn pin | Mô tả |
| 1 | VCC | Điện vào 5V/3,3V |
| 2 | GND | Đất |
| 3 | CS | LCD chip chọn tín hiệu, kích hoạt mức thấp |
| 4 | Reset | Tín hiệu thiết lập lại màn hình LCD, thiết lập lại mức thấp |
| 5 | DC/RS | cấp cao: đăng ký, cấp thấp: dữ liệu |
| 6 | SDI/MOSI | SPI bus ghi tín hiệu dữ liệu |
| 7 | SCK | Tín hiệu đồng hồ xe buýt SPI |
| 8 | Đèn LED | Nếu không được kiểm soát, kết nối 3.3V luôn sáng |
| 9 | SDO/MISO | SPI bus đọc tín hiệu dữ liệu, nếu bạn không cần để đọc chức năng, bạn không thể kết nối nó |
