6 Pin ESP32 Mô-đun hiển thị 5V Capacitive Touchscreen 500mA 8M PSRAM LVGL

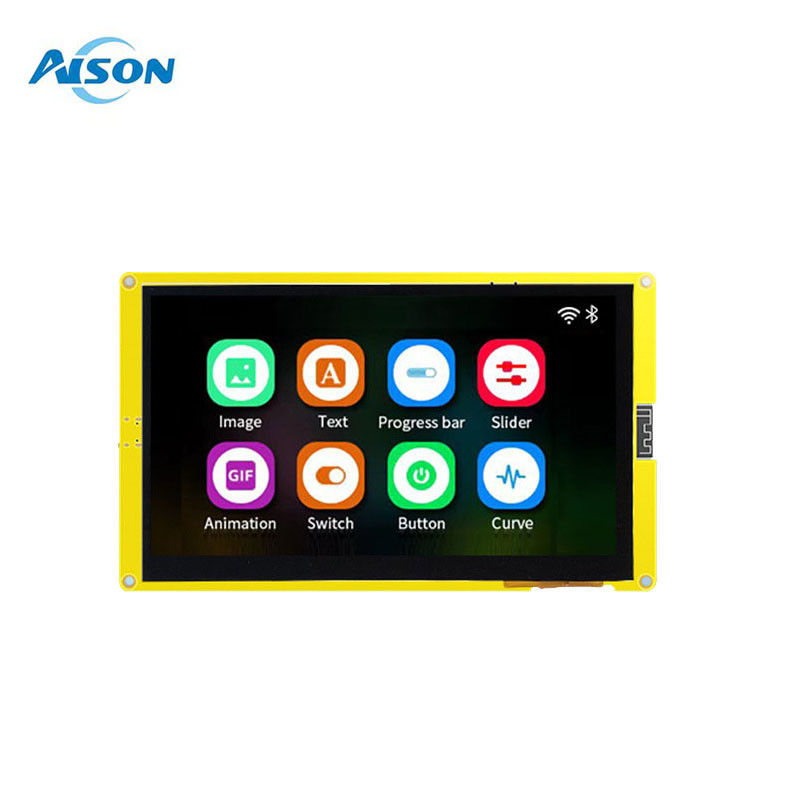

7.0 inch ESP32-8048S070C Mô-đun màn hình LCD 800 * 480 Serial Port Display 2.4 GHz Wifi Bluetooth 16MB SPI Flash và 8MB PSRAM

1"Tổng quan"

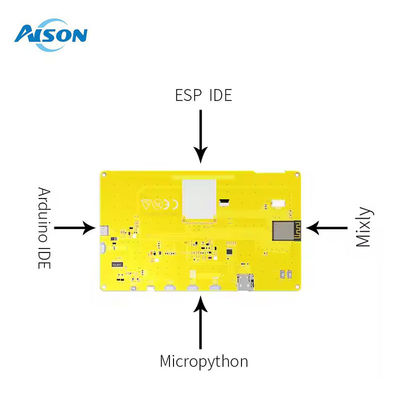

ESP32-8048S070C là một bảng phát triển cho màn hình cảm ứng trực quan, bảng được trang bị firmware nền tảng GUI được phát triển độc lập,hỗ trợ lập trình kéo và thả đồ họa để giúp người dùng hoàn thành việc phát triển nền tảng điều khiển tùy chỉnh. Các bộ điều khiển chính của bảng phát triển ESP32-8048S070C áp dụng ESP32-S3-WROOM-1 mô-đun, mô-đun này là một mục đích chung Wi-Fi + Bt + ble MCU mô-đun, 16MB SPI flash và 8MB PSRAM được cấu hình trong.Bảng phát triển ESP32-8048S070C cũng có thể phát triển và gỡ lỗi các chức năng như nút, giọng nói và máy ảnh thông qua các giao diện mở rộng ở cả hai bên, rút ngắn đáng kể chu kỳ phát triển của người dùng.

2Các tài nguyên phần cứng sau

1) Mô-đun ESP32-S3-WROOM-1

ESP32-S3-WROOM-1 là một mô-đun Wi-Fi + Bt + ble MCU cho tất cả các loại ứng dụng.Nó có thể được sử dụng trong mạng cảm biến năng lượng thấp và các ứng dụng đòi hỏiCác thông số của ESP32-S3-WROOM-1 này là:8Mbyte PSRAM + 16Mbyte Flash.

2) Giao diện TP

Giao diện bàn phím cảm ứng, giao diện I2C, khoảng cách 0,5mm, 6pin, loại lật xuống.

3) LCM màn hình giao diện7,0 inch LCM giao diện màn hình, giao diện SPI, khoảng cách 1,25mm, giao diện SPI này được kết nối với giao diện phần cứng HSPI của esp32, tần số đồng hồ hoạt động có thể
Các thông số màn hình được sử dụng là: Kích thước-7.0Inch; mật độ pixel-165PPI; Độ phân giải:800*RGB*480; Mô hình màn hình:

ESP32-8048S070C

4) Quản lý năng lượng

Hai LDOS 3.3V, một cung cấp năng lượng cho bản thân bảng, một cung cấp năng lượng cho bảng mở rộng bên ngoài,Nguồn cung cấp điện được tách để ngăn chặn bảng mở rộng can thiệp vào nguồn cung cấp điện của esp32-S3, nó đảm bảo sự ổn định của esp32-S3.

5) Giao diện điện bên ngoài

Giao diện điện năng bên ngoài được lưu trữ (tích cực và âm như được hiển thị trong dấu + - trên hình), phạm vi điện áp đầu vào 5v,đồng điện tải tối đa I > 2A.

6) RST Key

Nhấn nút tự thiết lập lại để kết nối với chân EN của ESP32-S3.

7) Giao diện kiểu C

Giao diện USB-C phổ quát (Giao diện kiểu C), giao diện này được sử dụng để cung cấp năng lượng cho bảng phát triển, truyền thông UART và tải xuống phần mềm cố định.Phần cứng của mạch tải xuống thực hiện kiểm soát luồng dữ liệu, vì vậy firmware tải xuống hỗ trợ một nhấp chuột tự động tải xuống.

3"Sức mạnh của hướng dẫn"

1) Nguồn điện

Bảng phát triển này hỗ trợ nguồn cấp điện USB Type-C 5V và giao diện đầu vào điện bên ngoài được dành riêng (như được hiển thị bởi số tham chiếu 5 trong hình 3).

rằng dòng điện hỗ trợ điện áp đầu vào 5V không ít hơn 1A khi không chèn các bảng mở rộng khác,và dòng điện hỗ trợ điện áp đầu vào 5V không dưới 2A khi các tấm mở rộng khác được chèn vào (xem mức tiêu thụ điện thực tế của tấm mở rộng để biết chi tiết). Lưu ý: Khi nguồn cung cấp điện bên ngoài được cung cấp thông qua giao diện điện dự trữ, phạm vi điện áp đầu vào nguồn cung cấp là 5V và dòng tải được khuyến cáo là I> 2A.

2) Các biện pháp phòng ngừa

Vui lòng đảm bảo rằng các cáp FPC của màn hình TP và LCM đã được chèn vào ổ cắm FPC tương ứng trước khi cắm điện vào bảng phát triển, nếu không

4Các thông số điện trên bảng

Môi trường thử nghiệm:

1Nhiệt độ: Nhiệt độ phòng 25 °C

2Nguồn điện: 5.0V Điện áp sóng V

Các thông số thử nghiệm:

1, Điện công việc bình thường: 500mA ((Điện trung bình)

5, Firmware Burning

1) Bước 1:

Kết nối bảng ESP32-8048S070C với máy tính thông qua cáp dữ liệu USB-TypeC.phần mềm sạc có thể tự động tải xuống thông qua ESP32 Flash_Download_Tools.

2) Bước 2:

Như được hiển thị trong Hình 7-1 bên dưới: Chọn đường dẫn phần cứng được ghi ở 1. Địa chỉ thường là 0X00. Sau khi thiết lập, hãy nhớ đánh dấu phía trước; Chọn đồng hồ hệ thống là 40MHz ở 2 vị trí;Chọn kích thước của Flash là 128Mbit ở 3 nơi; Chọn SPI chế độ như chế độ DIO tại 4 vị trí; Chọn số cổng của bảng hiện tại được máy tính nhận ra tại 5; Chọn tốc độ baud cổng hàng loạt tại 6 vị trí (tối đa giá trị,tốc độ tải xuống firmware càng nhanh, và hỗ trợ tối đa là 1152000bps); Sau khi hoàn thành cấu hình trước, bấm vào 7 để bắt đầu ghi firmware.

3) Bước 3:

Sau khi hoàn thành hai bước trên, nhấn nút thiết lập lại ở phía sau của
development board để bắt đầu chạy firmware vừa bị cháy.
